Gatafstand
Gatafstand bepalen
Bij het buigen van metaalplaat kan er vervorming optreden van gaten. Bij het buigen van plaatwerk verandert het materiaal blijvend van vorm. Er is sprake van een plastische vervorming op en rondom de zetlijn. In de binnenradius zal het materiaal stuiken en op de buitenradius zal het materiaal rekken.
De duw en trekkrachten werken ook op eventuele gaten in deze zone. Hoe dichter het gat bij de zetting ligt, hoe groter deze vervorming is.
Afhankelijk van de materiaaldikte en de groefbreedte is de beschadigingszone groter of juist kleiner. Hoe dikker het materiaal, hoe breder de groef en hoe groter de vervorming rondom de zetlijn. Tussen de twee beschadigingslijnen is er altijd sprake van vervorming.
Waarom is het belangrijk dat gaten niet vervormen?
Natuurlijk is het vervormen van gaten een ongewenst effect. De gaten zijn zorgvuldig op de juiste plek en in de juiste afmetingen aangebracht. In de deformatiezone verschuiven de gaten en is van de toleranties niets meer terug te vinden.
Met name bij tapgaten en passingen is dit cruciaal. De kleinste afwijking in een tapgat kan er voor zorgen dat het aanbrengen van een bout onmogelijk wordt. Hetzelfde geldt voor passingen, die aan hoge toleranties voldoen.
Dit effect is het sterkste in de plastische deformatiezone maar kan ook daarbuiten nog optreden.
Hoe kun je gatvervorming voorkomen?
Het vervormen van gaten is door de constructeur makkelijk te voorkomen door gaten op een veilige afstand buiten de beschadigingszone te plaatsen. Het gat moet, vanaf de zetting bekeken volledig buiten de beschadigingslijn liggen. Alleen zo is de ontwerper ervan verzekerd dat de gaten intact blijven.
Gratis controle
& advies
& advies
99% zekerheid voor tijdige leveringen
Snijwerk binnen 72 uur geleverd.
In-house glasparelen, poedercoaten en stralen.
Alle metaalsoorten beschikbaar

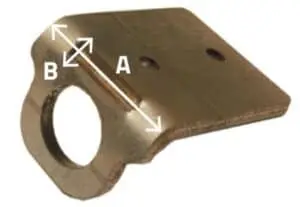

Wanneer het gat toch dichter bij de buiglijn moet komen, dan kan er een insnijding op de buiglijn gemaakt worden.
Voorwaarden snijlijn:
Lengte = minimale lengte gat (A)
Breedte = 0,8 x plaatdikte (B)

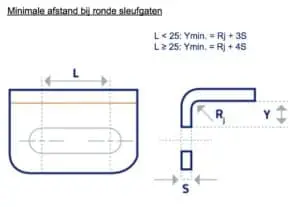

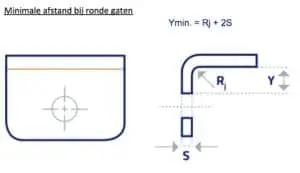

Ymin = minimale afstand tot onderkant gat (mm)
Rj = inwendige radius (mm)
S = plaatdikte (mm)
L = gatlengte (mm)
Onze actieve industrieën
Offerte aanvragen?
- Omschrijf uw aanvraag
- Binnen 1 werkdag een antwoord
- Persoonlijk adviesgesprek
Lees meer over metaal en techniek
Alle metaalwiki artikelen
Veel gestelde vragen over Gatafstand
Wat is plastische vervorming en hoe beïnvloedt dit de gaten in plaatwerk?
Plastische vervorming treedt op wanneer metaalplaat blijvend van vorm verandert tijdens het buigen. Duw- en trekkrachten in de zetlijn kunnen ervoor zorgen dat de gaten in de buurt van de buiglijn vervormen.
Waarom is het belangrijk om vervorming van gaten te voorkomen?
Het vervormen van gaten kan ervoor zorgen dat de zorgvuldig geplaatste gaten hun toleranties verliezen, waardoor het aanbrengen van bouten en passingen moeilijk of onmogelijk wordt.
Hoe beïnvloeden materiaaldikte en groefbreedte de vervorming rondom de zetlijn?
Hoe dikker het materiaal en hoe breder de groef, hoe groter de vervorming rondom de zetlijn zal zijn. Dit komt doordat de beschadigingszone groter wordt met een toenemende dikte en breedte.
Wat zijn de effecten van duw- en trekkrachten op gaten in de buurt van de buiglijn?
Duw- en trekkrachten kunnen de gaten vervormen, vooral als ze zich dicht bij de zetlijn bevinden. Dit kan leiden tot verschuiving en verandering in de afmetingen van de gaten.
Hoe kan een constructeur voorkomen dat gaten vervormen tijdens het buigen van plaatwerk?
Een constructeur kan vervorming voorkomen door de gaten op een veilige afstand buiten de beschadigingszone te plaatsen. Dit houdt in dat de gaten volledig buiten de beschadigingslijn moeten liggen.
Wat is de minimale afstand die een gat moet hebben tot de zetlijn om vervorming te voorkomen?
De minimale afstand hangt af van de plaatdikte en de groefbreedte. Over het algemeen moet het gat volledig buiten de beschadigingslijn liggen om vervorming te voorkomen.
Wat moet een constructeur doen als een gat dicht bij de buiglijn moet komen?
Als een gat dicht bij de buiglijn moet komen, kan de constructeur een insnijding op de buiglijn maken. De lengte van deze insnijding moet minimaal de lengte van het gat zijn en de breedte moet 0,8 keer de plaatdikte zijn.
Wat zijn de voorwaarden voor een snijlijn om vervorming van gaten te minimaliseren?
De snijlijn moet voldoen aan de volgende voorwaarden: de lengte moet minimaal de lengte van het gat zijn (A), de breedte moet 0,8 keer de plaatdikte zijn (B), en de minimale afstand tot de onderkant van het gat (Ymin) moet correct worden berekend.
Wat gebeurt er met het materiaal in de binnen- en buitenradius tijdens het buigen?
In de binnenradius zal het materiaal stuiken (samentrekken) en in de buitenradius zal het materiaal rekken. Deze vervormingen kunnen de gaten in deze zones beïnvloeden.
Hoe beïnvloedt de vervorming rondom de zetlijn de toleranties van gaten?
De vervorming rondom de zetlijn kan ervoor zorgen dat de gaten verschuiven en hun oorspronkelijke afmetingen verliezen, waardoor de toleranties niet meer worden gehaald en het gebruik van bouten en passingen problematisch wordt.
Waarom zijn hoge toleranties belangrijk bij tapgaten en passingen?
Hoge toleranties zijn cruciaal bij tapgaten en passingen omdat zelfs de kleinste afwijking kan resulteren in problemen bij het aanbrengen van bouten of het behalen van de juiste passing. Dit kan leiden tot functionele problemen en veiligheidsrisico’s.
